Как собрать мини дрель своими руками: пошаговый мастер-класс

Время от времени многие из нас сталкиваются с ситуациями, когда потребность в мини дрели возникает в самый неподходящий момент. Будь то случайный ремонт, мелкие ремонтные работы или просто потребность в сверлении отверстий в твердом материале, наше творческое воображение начинает работать на полную мощность. Что же делать, если нужной инструментарии нет под рукой или нет желания тратить деньги на покупку новой дрели? Решение простое – собрать мини дрель собственными руками!

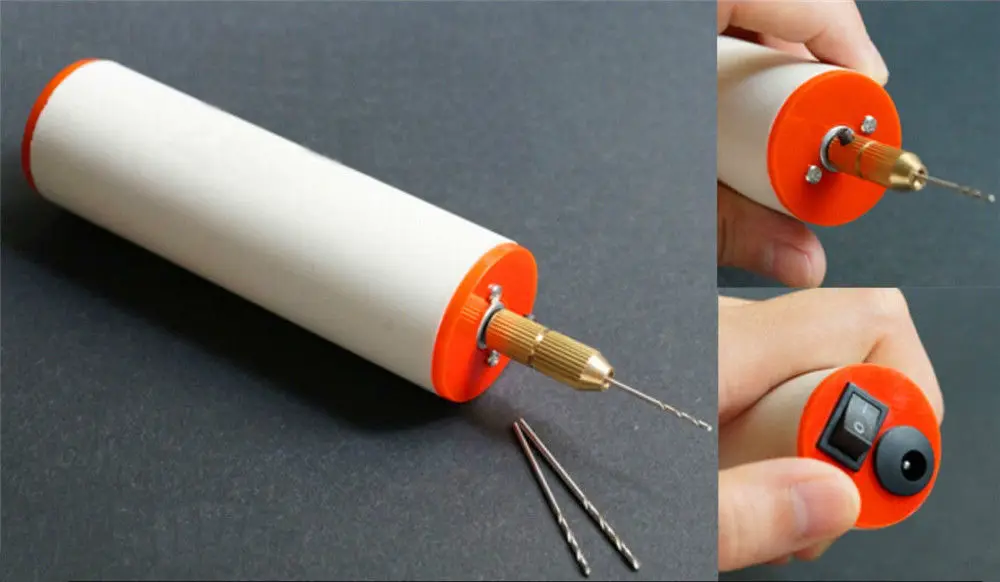

Сегодня мы рассмотрим пошаговый мастер-класс по созданию мини дрели своими руками. Для начала, нам понадобятся следующие инструменты и материалы: пластиковая трубка, двигатель от старой игрушки, провод, щипцы, паяльник, саморезы, сверела разных размеров, а также возможно дополнительное оборудование, такое как деревянный блок, резиновая трубка и пластиковые заглушки.

Первым шагом будет разборка и подготовка двигателя от старой игрушки. При помощи щипцов нужно удалить все ненужные детали, такие как корпус и провода. Затем, нужно припаять длинный провод к месту удаленного провода, чтобы увеличить длину и обеспечить удобство работы. После этого, следует закрепить двигатель на пластиковой трубке при помощи саморезов.

Важно помнить о безопасности при работе с электрическими компонентами. Перед началом работы убедитесь, что инструменты и руки сухие, а электрическая проводка отключена.

Далее, необходимо приступить к созданию основы для мини дрели. Для этого можно использовать деревянный блок, который будет служить надежной опорой для дрели. Резим блок такого размера, чтобы под него поместилась трубка с закрепленным двигателем. Затем, нужно установить трубку с двигателем на блок, прикрепив ее саморезами. Важно настроить место под двигатель таким образом, чтобы ось вращения была параллельна поверхности блока.

Содержание

Выбор необходимых материалов и инструментов

Перед тем, как приступить к изготовлению мини дрели, необходимо подготовить все необходимые материалы и инструменты. Вам понадобятся:

Электромотор. Он является основой дрели и отвечает за вращение сверла. Желательно выбрать мотор с регулируемой скоростью вращения.
Редуктор. Данный компонент позволяет передать вращение от мотора к сверлу и изменить его скорость.
Патрон. Он необходим для крепления сверла и обеспечивает надежность и точность работы.
Переключатель. Данный элемент позволяет включать и выключать дрель.
Кнопка реверса. Она позволяет изменять направление вращения сверла.
Аккумулятор. Он обеспечивает питание дрели и позволяет работать без подключения к сети.

Также для изготовления мини дрели потребуются следующие инструменты:

Отвертка или специальный ключ для крепления и регулировки компонентов.
Паяльная станция и паяльник для соединения электрических компонентов.
Провода для подключения электромотора, переключателя и аккумулятора.
Паяльная маска и перчатки для безопасной работы с паяльником.
Небольшие металлические и пластиковые детали для изготовления корпуса дрели.

Выбранные материалы и инструменты должны быть качественными и надежными, чтобы обеспечить долговечность и эффективность работы мини дрели. Приобретайте все необходимое в специализированных магазинах или интернет-магазинах, где гарантируется качество товаров.

Подбираем мотор и редуктор

Собирая мини-дрель своими руками, важно правильно подобрать мотор и редуктор. Эти два компонента являются ключевыми для работы инструмента.

Мотор должен обеспечивать достаточную мощность для выполнения задачи. Учитывайте требования для сверления отверстий или шлифовки поверхности. Рабочий вольтаж мотора должен соответствовать напряжению источника питания, который вы будете использовать.

Редуктор позволяет изменить скорость вращения мотора и передать ее на инструментальный патрон или насадку. Правильный выбор редуктора позволит достичь правильной скорости вращения для вашей задачи. Учитывайте параметры редуктора, такие как коэффициент передачи, максимальная скорость вращения и момент силы.

Рекомендуется подбирать мотор и редуктор одновременно, чтобы они были совместимы и обладали необходимой функциональностью. При выборе обратите внимание на размеры и габариты, чтобы они помещались в конструкцию мини-дрели.

Не забывайте также обеспечить достаточное охлаждение мотора, особенно если планируется продолжительная работа. Разместите его в конструкции таким образом, чтобы был доступ к воздушным отверстиям для чиллера или монтажа вентилятора.

Выбираем аккумулятор и зарядное устройство

При сборке своей собственной мини дрели, одним из важных шагов является выбор подходящего аккумулятора и зарядного устройства. Подходящий аккумулятор даст вам достаточно мощности и времени работы для выполнения необходимых задач.

Когда выбираете аккумулятор, обратите внимание на его емкость и напряжение. Емкость аккумулятора измеряется в mAh (миллиампер-часы) и показывает, сколько энергии может храниться в аккумуляторе. Чем выше емкость, тем дольше будет работать аккумулятор без подзарядки. Напряжение аккумулятора обычно составляет 3,7 В или 7,4 В, но может быть и другим в зависимости от модели.

Не забудьте также учесть габариты аккумулятора и его вес, так как они могут повлиять на удобство работы с мини дрелью. Идеально подходит аккумулятор, который легко помещается в специальное отделение мини дрели и не вызывает дискомфорта при работе.

Как только выбрали аккумулятор, не забудьте выбрать соответствующее зарядное устройство. Зарядное устройство должно поддерживать такое же напряжение аккумулятора и иметь совместимый разъем. Прежде чем приобрести зарядное устройство, убедитесь, что оно совместимо с выбранным аккумулятором и имеет возможность зарядки аккумулятора соответствующей емкости.

Важно также учесть срок зарядки аккумулятора. Быстрая зарядка может быть плюсом, особенно если у вас ограничено время для работы. Рекомендуется выбирать зарядные устройства, которые обеспечивают стабильную и безопасную зарядку аккумулятора. Имеющиеся отзывы и рейтинги могут помочь вам сделать правильный выбор.

Необходимые приспособления для сборки

Для сборки мини дрели вам понадобятся следующие инструменты:

Отвертки разных размеров и типов, в том числе крестовые и плоскогубцы.
Пинцеты для манипулирования мелкими деталями.
Паяльник с набором паяльной проволоки и флюсом для пайки электронных компонентов.
Монтажная паста для удержания деталей на плате при пайке.
Мультиметр для проверки электрической цепи.
Изолирующая лента для защиты и изоляции проводов.
Кусачки для обрезки проводов и деталей.
Фиксаторы для временной фиксации деталей во время сборки.
Индикаторы мощности и напряжения для контроля параметров мини дрели.

Кроме того, вам могут понадобиться специализированные инструменты, такие как: микроскоп, антистатические наручники и коврик, калибровочные гирьки, щупы для измерения напряжения, паяльная станция с регулируемой температурой.

Сборка основы дрели

Для начала соберем основу дрели, на которой будут закреплены остальные элементы. Возьмите деревянную планку размером 10×20 см и отметьте на ней место для установки двигателя.

Нажмите на отмеченное место монтажную пластину размером 5×5 см с отверстием по центру. Закрепите пластину на планку металлическими винтами.

На другом конце планки установите держатель для инструмента. Держатель должен иметь отверстие для фиксации мини-дрели.

Подключите двигатель к планке с помощью винтов и гаек. Убедитесь, что двигатель закреплен надежно и не двигается.

Теперь, когда основа дрели собрана, можно приступить к установке других элементов и сборке самой мини-дрели.

Подготовка и обработка основы

Перед началом сборки мини дрели необходимо подготовить и обработать основу, на которой будет установлено основное оборудование.

Первым шагом является выбор подходящего материала для основы. В качестве основы можно использовать деревянную, пластиковую или металлическую платформу. Важно выбрать материал, который будет прочным и надежным для долгосрочного использования.

После выбора материала следует подготовить основу, проведя необходимые измерения и отметки для точного размещения деталей. Важно учесть размеры и расположение всего оборудования, чтобы основа была достаточно прочной, чтобы выдерживать нагрузку и предотвращать любые перемещения и падения при работе мини дрели.

Затем при необходимости можно приступить к обработке основы. Если выбрана деревянная основа, рекомендуется обработать ее специальными средствами для защиты от влаги и гниения. Если основа из металла, может потребоваться обработка антикоррозийным покрытием. Пластиковую основу можно просто очистить от грязи и пыли.

Следующим шагом является закрепление основы на рабочей поверхности. Для этого можно использовать клей, винты или другие крепежные элементы, чтобы убедиться, что основа надежно закреплена и не будет подвигаться во время работы.

После подготовки и обработки основы, можно продолжить сборку мини дрели, устанавливая на нее мотор, патрон, регулятор скорости и другие необходимые компоненты.

Установка мотора и редуктора

Для создания мини дрели своими руками необходимо правильно установить мотор и редуктор. Правильный выбор и установка этих компонентов играют важную роль в функциональности и эффективности дрели.

Первым шагом является выбор подходящего мотора и редуктора. Мотор должен быть достаточно мощным, чтобы обеспечить нужную скорость вращения сверла или фрезы. Редуктор должен обладать достаточной передаточной способностью, чтобы снизить скорость вращения мотора и увеличить его крутящий момент.

После выбора подходящих компонентов приступаем к их установке. Сначала закрепляем мотор на основании, используя болты или зажимы. Убедитесь, что мотор плотно закреплен и не имеет свободного зазора.

Затем устанавливаем редуктор на выходной вал мотора. Обратите внимание на правильное выравнивание и фиксацию редуктора. Убедитесь, что редуктор правильно сцеплен с мотором и не имеет игр в соединении. Также следует проверить, что выходной вал редуктора расположен на нужной высоте и в нужной позиции.

После установки мотора и редуктора, следует проверить их работу. Подключите их к источнику питания и включите мотор. Убедитесь, что мотор работает плавно и без шумов. Если возникают какие-либо проблемы, следует проверить правильность установки и выравнивания компонентов.

Подключение аккумулятора и зарядного устройства

Когда все необходимые детали собраны и инструменты готовы, можно приступить к подключению аккумулятора и зарядного устройства к мини дрели.

1. Откройте крышку аккумуляторного отсека на корпусе дрели, обычно он находится на задней или боковой стороне.

2. Вставьте аккумулятор в отсек, обратив внимание на правильную полярность (+ и -). Убедитесь, что он плотно зафиксирован и не сдвигается.

3. Соедините зарядное устройство с аккумулятором, вставив разъем в соответствующий разъем на аккумуляторе.

4. Подключите зарядное устройство к розетке электросети и дождитесь полного заряда аккумулятора. Обычно индикатор заряда на зарядном устройстве будет гореть или мигать, указывая на процесс зарядки.

5. После полного заряда аккумулятора отсоедините зарядное устройство от электросети и аккумулятора.

Теперь ваша мини дрель готова к использованию. Перед началом работы проверьте, что аккумулятор правильно установлен и заряжен. В случае необходимости, повторите процесс зарядки.

Создание бурового патрона и дрели

Буровой патрон является одним из наиболее важных компонентов мини дрели. Он предназначен для крепления сверла или других инструментов и обеспечивает их надежную фиксацию во время работы. Для создания бурового патрона можно воспользоваться металлическими блоками или деталями, которые можно приобрести в специализированных магазинах.

Перед началом изготовления бурового патрона необходимо определить его размеры и характеристики. Сначала нужно проделать отверстия для крепления, а затем создать резьбовое отверстие для установки сверла. Для этого можно использовать специальные инструменты, такие как сверлы и резцы.

После создания бурового патрона можно приступить к созданию самой дрели. Для этого необходимо взять основу, которая будет служить каркасом для дрели, и установить в нее мотор и другие необходимые компоненты. Затем нужно соединить основу с буровым патроном и установить на рукоятку дрели кнопки для включения и выключения.

Важно помнить, что создание мини дрели своими руками требует определенных знаний и навыков. Поэтому перед началом изготовления рекомендуется ознакомиться с различными ресурсами и видеоуроками, где подробно рассматривается процесс сборки. Также рекомендуется обратить внимание на безопасность работы и использовать защитные средства, чтобы избежать травм и повреждений.
